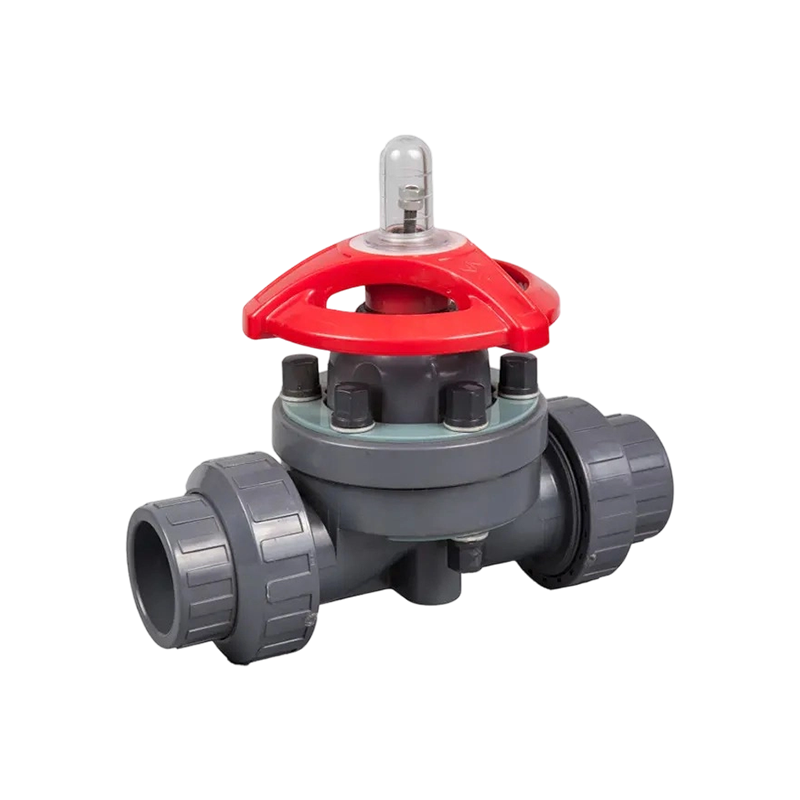

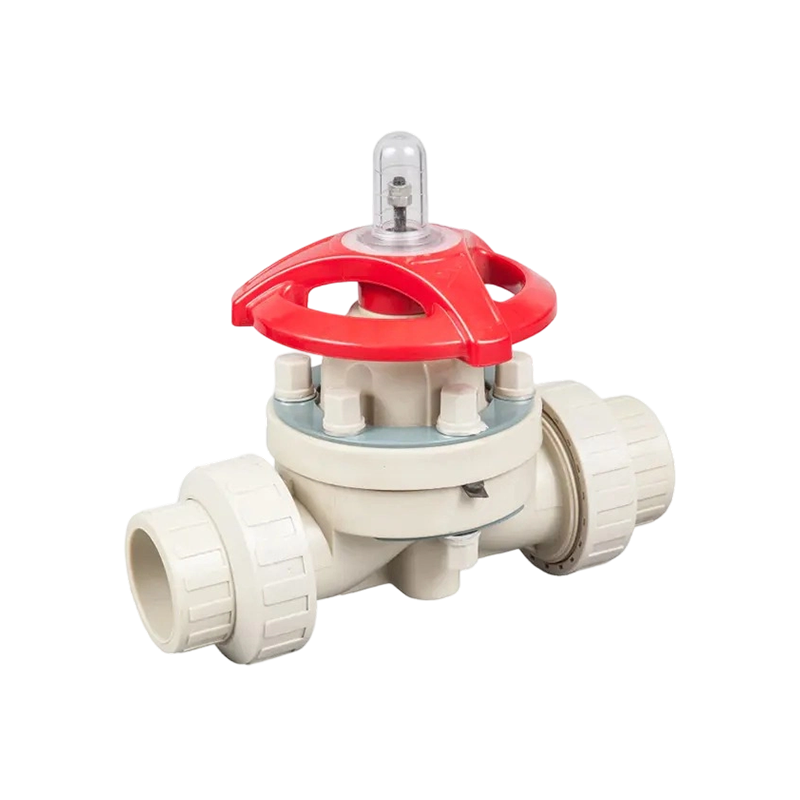

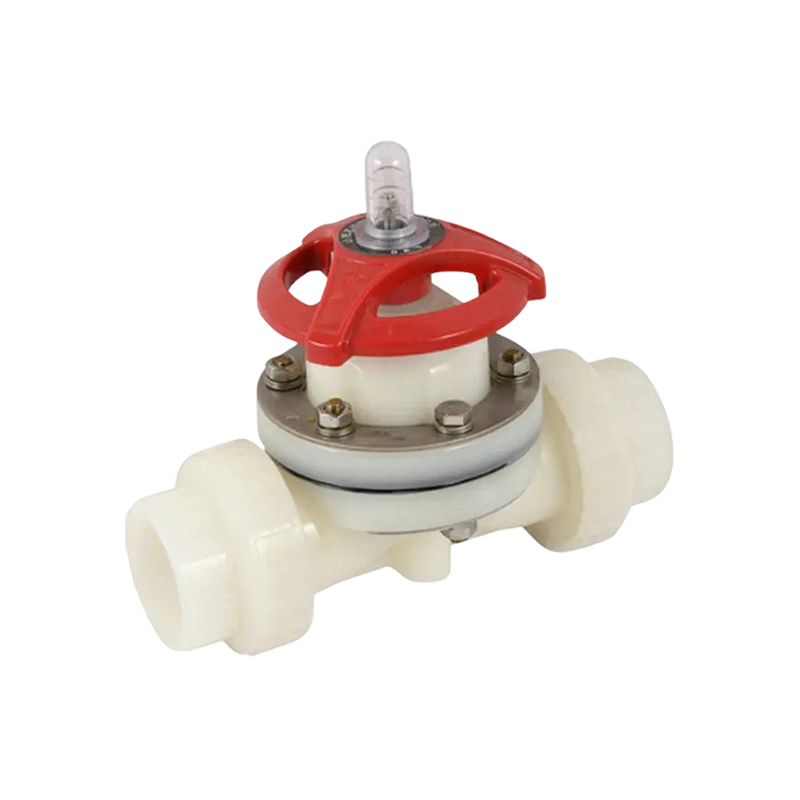

Gerçek rakorlu diyaframlı vanalar, standart flanşlı diyaframlı vanalarla aynı sızdırmazlık performansını paylaşırken, vana gövdesinin her iki ucuna çıkarılabilir bir rakor bağlantısı ekleyerek, çevredeki boru sistemini rahatsız etmeden vananın muayene, temizlik veya değiştirme için boru hattından çıkarılmasına olanak tanır.
Anahtar özellikler:
• Sızdırmazlık performansı, diyafram valf hattı boyunca kullanılan aynı diyafram ve yatak tasarımıyla desteklenen flanşlı diyafram valflerinin performansıyla aynıdır.
• Valf gövdesinden geçen büyük akış kapasitesi, basınç düşüşünün en aza indirilmesinin önemli olduğu proses hatlarını destekler.
• Her iki uçtaki rakor somunları boru hattından hızlı bağlantının kesilmesine, bakımın basitleştirilmesine, vana değişimine ve boruyu kesmeden veya yeniden kaynaklamaya gerek kalmadan sistemin yeniden yapılandırılmasına olanak tanır.
• Kompakt gövde tasarımı, flanşlı alternatiflerle karşılaştırıldığında genel kurulum uzunluğunu azaltır; alan kısıtlı kızak ve ekipman düzenlerinde kullanışlıdır.
Birçok kurulumdaki saha deneyimi, birleşim tarzı bağlantıların daha küçük hat boyutlarına en uygun olduğunu göstermektedir. Fabrika borularındaki kurulum hataları, rakor somunları üzerinde eşit olmayan bir gerilim oluşturarak zamanla sızıntıya veya somunun hasar görmesine neden olabilir. Bu nedenle, bu vana stili DN50'ye kadar olan boyutlar için önerilir; flanşlı diyaframlı vanalar ise bağlantı geriliminin ve mekanik yükün daha fazla olduğu daha büyük nominal çaplar için önerilir.
Tipik uygulamalar arasında ekipman kızakları, numune alma noktaları, laboratuvar ve pilot ölçekli proses hatları ve vanaların temizlik veya inceleme için periyodik olarak çıkarılması gereken kurulumlar yer alır. Kompakt ayak izi ve çıkarılabilir tasarımı, onu, dar alan ve bütçe kısıtlamaları içinde çalışan OEM ekipman üreticileri ve proses kızağı imalatçıları için pratik bir seçim haline getirirken, aynı zamanda tam diyafram valf serisinde bulunan aynı korozyon direncini ve hassas akış kontrolünü sunmaya devam ediyor.
