Manuel Diyaframlı Vana

Ana sayfa / Ürünler / Manuel Vana / Manuel Diyaframlı Vana / Flanşlı Diyaframlı Vanalar

ÖNCEKİ：True Union Diyaframlı Vanalar SONRAKİ：Sonraki makale yok

Parçalar ve Malzemeler
Boyutlar ve Özellikler
Açıklama
Seçenekler
SSS
Bize Ulaşın

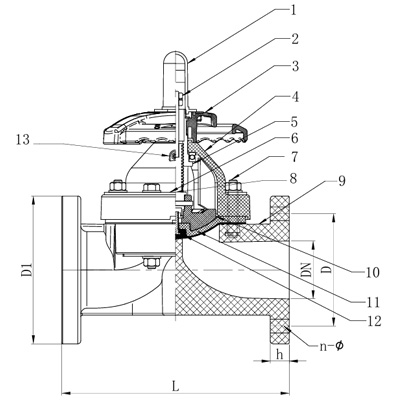

HAYIR.	Parçalar	Malzemeler
1	Gösterge Kapağı	bilgisayar
2	Saplama Somunu	çelik, paslanmaz çelik
3	El Çarkı	ABS, PPG
4	Kaput	PPG,FRPP,PPH,UPVC,CPVC,PVDF
5	Kol	Nikel kaplamalı dökme demir, bakır alaşımı
6	Yönetim Kurulu	Plastc kaplı çelik, paslanmaz çelik
7	Saplama Cıvata ve Somun	çelik, paslanmaz çelik
8	Kök	çelik, paslanmaz çelik，copper alloy
9	Vücut	FRPP,PPH,UPVC,CPVC,PVDF
10	Kompresör	PVDF，CPVC，PVDF，CPVC，dökme demir
11	Yastık	EPDM,FPM
12	Diyafram	EPDM,FPM，PVDF，FEP，PFA，PTFE
13	Gresörlük	DN80，80-250yalnızca kullanılır，bakır alaşımı，paslanmaz çelik

CV referans değeri
%100 tamamen açık

DN			CV değeri

15			5.4
20			6.3
25			7.2
32			8.1
40			23.4
50			43.2
65			76.5

80			103.5

100			166.5

125			270
150			360

200			630
250			900
300			900

(Mpa) Sıcaklık%Basınç tablosu

DN	FRPP			PPK			PVC		CPVC			PVDF
	20°C	60°C	90°C	20°C	60°C	85°C	20°C	50°C	20°C	60°C	85°C	20°C	60°C	90°C	120°C
15	1.0	0.8	0.3	1.0	0.7	0.3	1.0	0.5	1.0	0.8	0.3	1.0	1.0	0.6	0.4
20	1.0	0.8	0.3	1.0	0.7	0.3	1.0	0.5	1.0	0.8	0.3	1.0	1.0	0.6	0.4
25	1.0	0.8	0.3	1.0	0.7	0.3	1.0	0.5	1.0	0.8	0.3	1.0	1.0	0.6	0.4
32	1.0	0.6	0.3	1.0	0.5	0.3	1.0	0.5	1.0	0.6	0.3	1.0	1.0	0.6	0.4
40	1.0	0.6	0.3	1.0	0.5	0.3	1.0	0.5	1.0	0.6	0.3	1.0	1.0	0.6	0.4
50	1.0	0.6	0.3	1.0	0.5	0.3	1.0	0.5	1.0	0.6	0.3	1.0	1.0	0.6	0.4
65	1.0	0.5	0.2	1.0	0.4	0.2	1.0	0.4	1.0	0.5	0.2	1.0	1.0	0.5	0.3

80	1.0	0.5	0.2	1.0	0.4	0.2	1.0	0.4	1.0	0.5	0.2	1.0	1.0	0.5	0.3

100	1.0	0.5	0.2	1.0	0.4	0.2	1.0	0.4	1.0	0.5	0.2	1.0	0.8	0.5	0.3

125	0.5	0.3	0.15	0.5	0.2	0.15	0.6	0.3	0.6	0.3	0.2	0.6	0.6	0.4	0.2
150	0.5	0.3	0.15	0.5	0.2	0.15	0.6	0.3	0.6	0.3	0.2	0.6	0.6	0.4	0.2

200	0.3	0.2	0.1	0.3	0.15	0.1	0.3	0.1	0.3	0.2	0.1	0.4	0.4	0.2	0.1
250	0.3	0.2	0.1	0.3	0.15	0.1	0.3	0.1	0.3	0.2	0.1	0.3	0.3	0.2	0.1
300	0.3	0.2	0.1	0.3	0.15	0.1	0.3	0.1	0.3	0.2	0.1	0.3	0.3	0.2	0.1

Boyut Tablosu

DN	D1(mm)			D(mm)			L(mm)				h(mm)	n			φ(mm)

	HG/DİN	JIS	ANSI	HG/DİN	JIS	ANSI	HG	DİN	JIS	ANSI		HG/DİN	JIS	ANSI	HG/DİN	JIS	ANSI

15	95	95	95	65	70	60	125	130	110	110/108	14	4	4	4	14	15	16

20	105	100	100	75	75	70	135	150	120	120/150	16	4	4	4	14	15	16

25	115	125	125	85	90	79	145	160	130	130/150	16	4	4	4	14	15	16

32	135	135	135	100	100	89	160	180	142*	160	16	4	4	4	18	19	16

40	145	145	145	110	105	98	180	200	180	180/176	16	4	4	4	18	19	16


50	160	160	160	125	120	121	210	230	210	210/202	18	4	4	4	18	19	19
65	180	180	180	145	140	140	250	290*	250	250	22	4	4	4	18	19	19
80	195	195	195	160	150	152	300	310	280	280/264*	25	8	8	4	18	19	19

100	215	220	220	180	175	190	350	350	340	340/329*	25	8	8	8	18	19	19
125	255	255	255	210	210	216	400	400	410	410	30	8	8	8	18	19	22

150	280	280	280	240	240	241	460	480	480	480	30	8	8	8	22	23	22
200	340	340	340	295	290	298	575	600*	570	570	38	8	12	8	22	23	22

250	395	395	395	350	355	362	685	730*	680	680	38	12	12	12	22	25	26

300	480	480	480	400	400	432	790				40	12	16	12	22	25	26

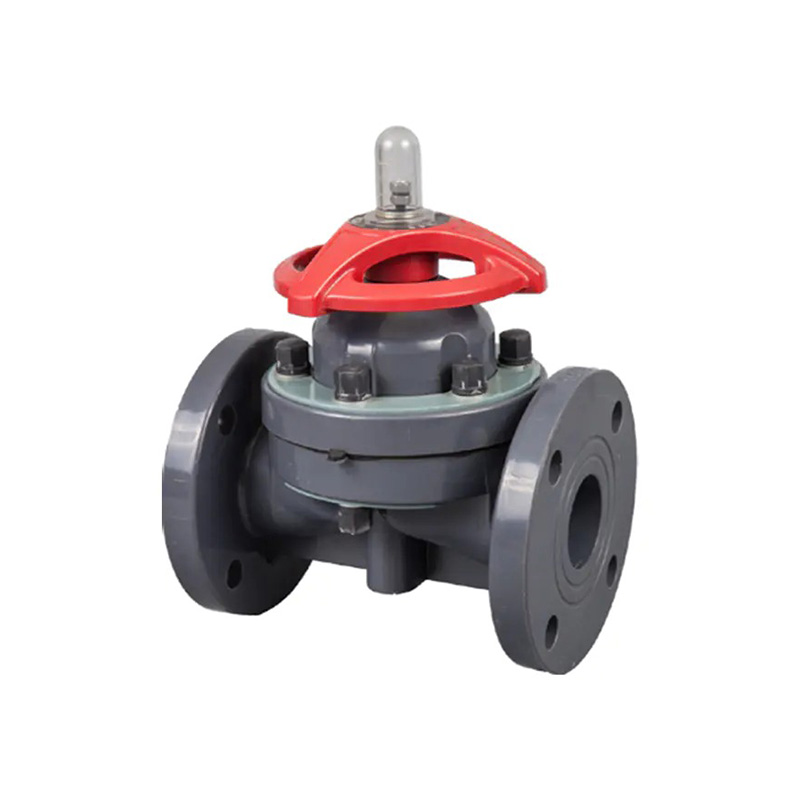

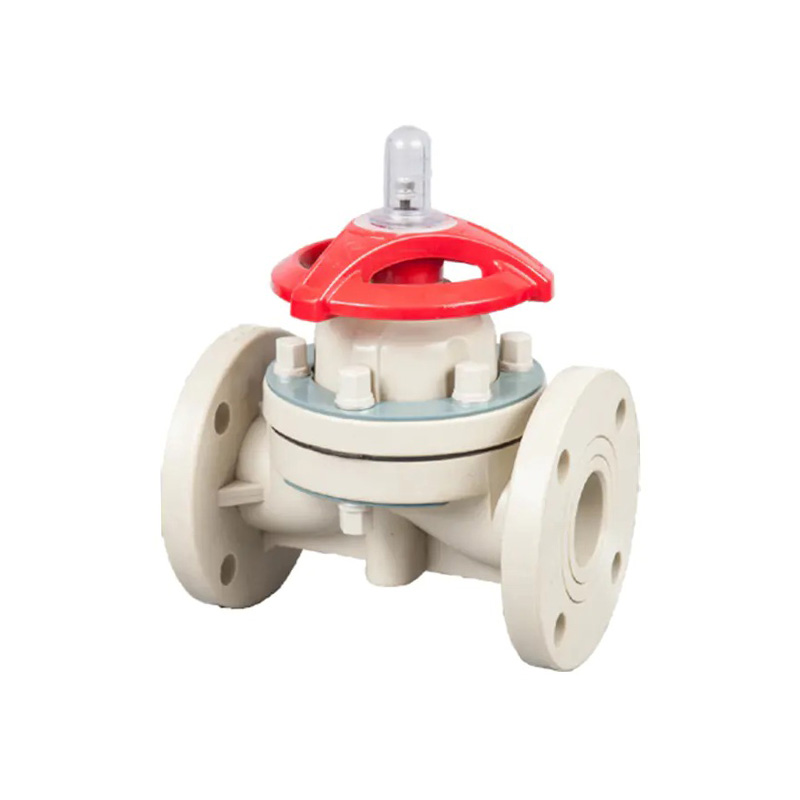

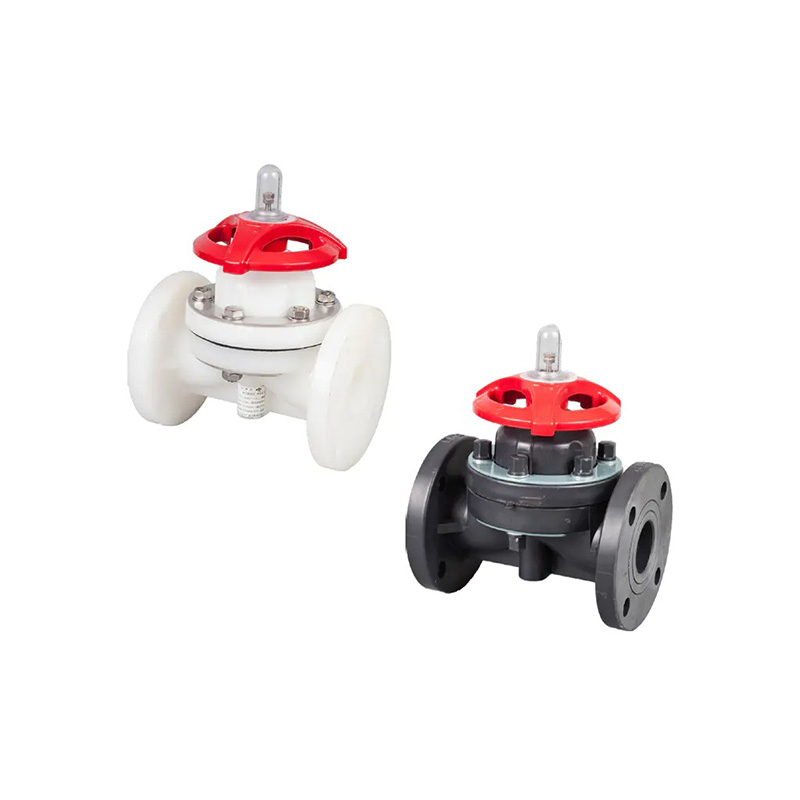

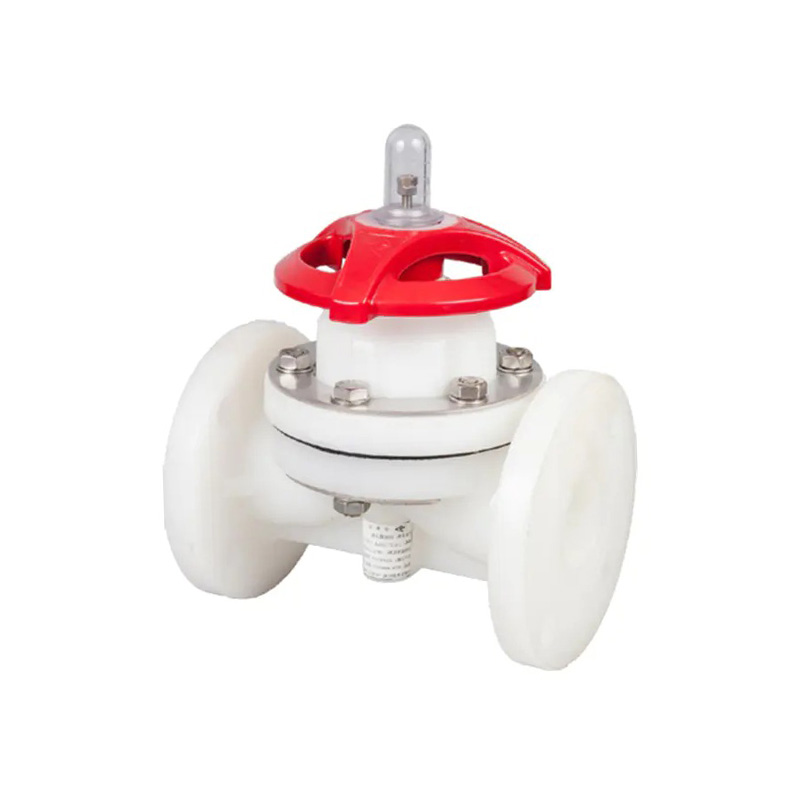

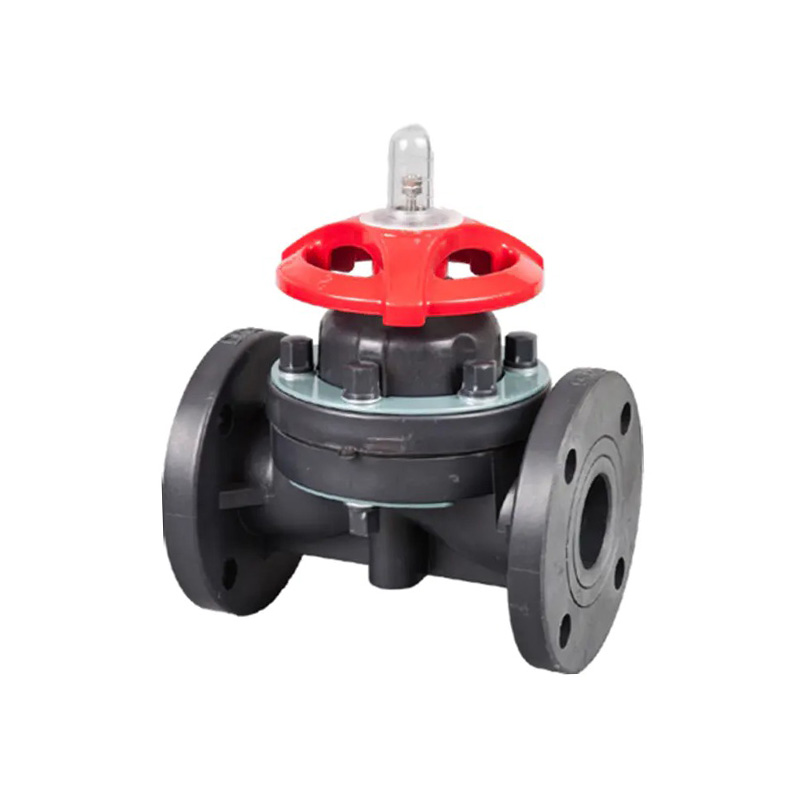

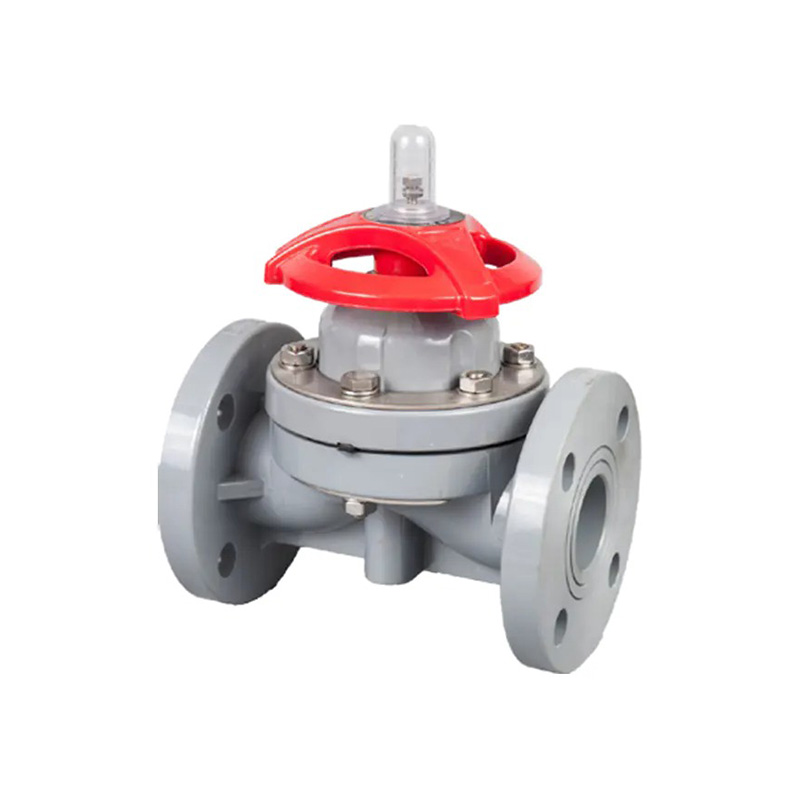

Flanşlı diyafram valfleri, kimyasal işleme, yarı iletken üretimi, su arıtma ve ilaç endüstrilerindeki aşındırıcı, ultra saf ve kritik sıvı taşıma uygulamaları için tasarlanmış hassas tasarımlı akış kontrol valfleridir. İlk plastik diyaframlı vananın 1983 yılında Kimya Endüstrisi Bakanlığı tarafından üretilip sertifikalandırıldığı 1979 yılına dayanan üretim deneyimine dayanan bu vana serisi, onlarca yıllık mühendislik iyileştirmesini modern sızdırmazlık teknolojisiyle birleştiriyor.

Temel özellikler:
• Yüksek kaliteli diyafram ve yastık malzemeleri düşük basınç gerilimi sağlayarak tekrarlanan döngülerde güvenilir, uzun süreli sızdırmazlık performansı sağlar.
• Valf gövdesi boyunca optimize edilmiş basınç dağıtım tasarımı, çalışma için gereken kapatma torkunu azaltır, valfin çalıştırılmasını kolaylaştırır ve gövde ve kapak tertibatındaki aşınmayı azaltır.
• Üretim ve montaj toleransları üzerindeki sıkı kontrol, tüm valf boyutları aralığında tutarlı performansla istikrarlı, doğru akış düzenlemesi sağlar.
• Savak tarzı, ölü açılı olmayan bir akış yolu, yüksek saflık ve hijyenik proses hatları için kritik olan ortam birikimini ve çapraz kontaminasyonu önler.
• Islak parçalardaki mükemmel korozyon direnci, agresif asitlere, alkalilere ve kimyasal maddelere karşı koruma sağlar.
• Salmastra bileziğinin olmaması, salmastra aşınmasının olmaması, salmastrayla ilgili sızıntı yollarının olmaması ve vananın servis ömrü boyunca bakım gereksinimlerinin azalması anlamına gelir.

Standart boru hattı flanşlarına doğrudan cıvatalamak için flanşlı bağlantı stilleri mevcut olan bu vana, ana proses hatlarına, dağıtım başlıklarına ve uzun vadeli sistem bütünlüğü için sabit, çıkarılamaz bir bağlantının tercih edildiği uygulamalara uygundur. Gövde malzemeleri, diyafram bileşikleri ve basınç değerleri, belirli kimyasal uyumluluk ve çalışma sıcaklığı gereksinimlerine uyacak şekilde yapılandırılabilir.

Tipik uygulamalar arasında kimyasal dozaj sistemleri, atık su arıtma tesisleri, ultra saf su dağıtımı, yarı iletken ıslak işleme ve farmasötik sıvı transfer hatları yer alır. Yağlanmayan, diyafram bazlı kapatma mekanizması, bilyeli ve tapalı vanalarda yaygın olan sürtünme veya sıkışma riskini ortadan kaldırarak, onu aşındırıcı veya partikül yüklü ortamlardaki izolasyon ve kısma görevleri için güvenilir bir seçim haline getirir.
