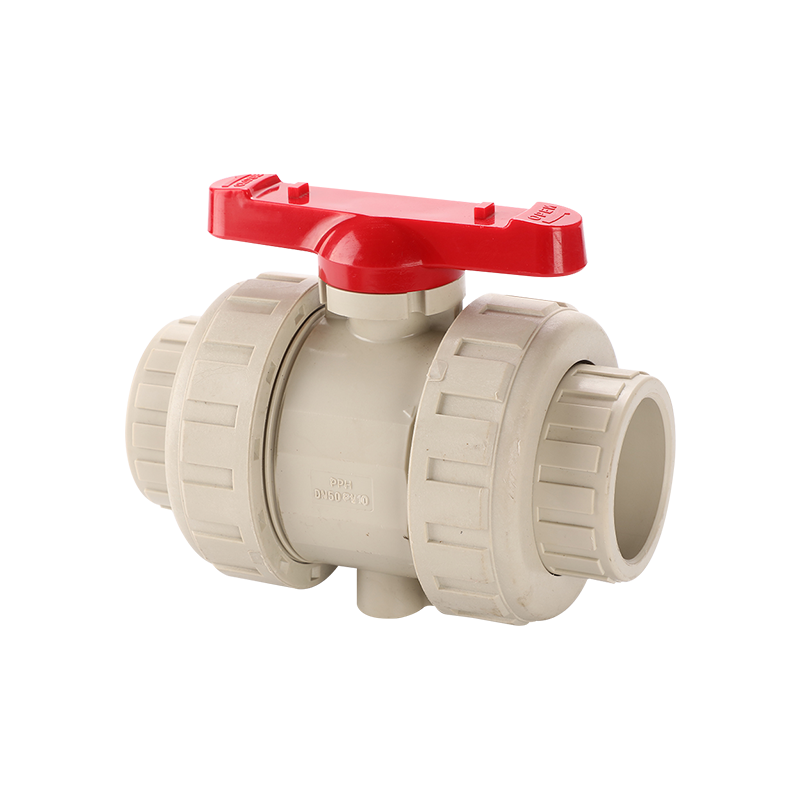

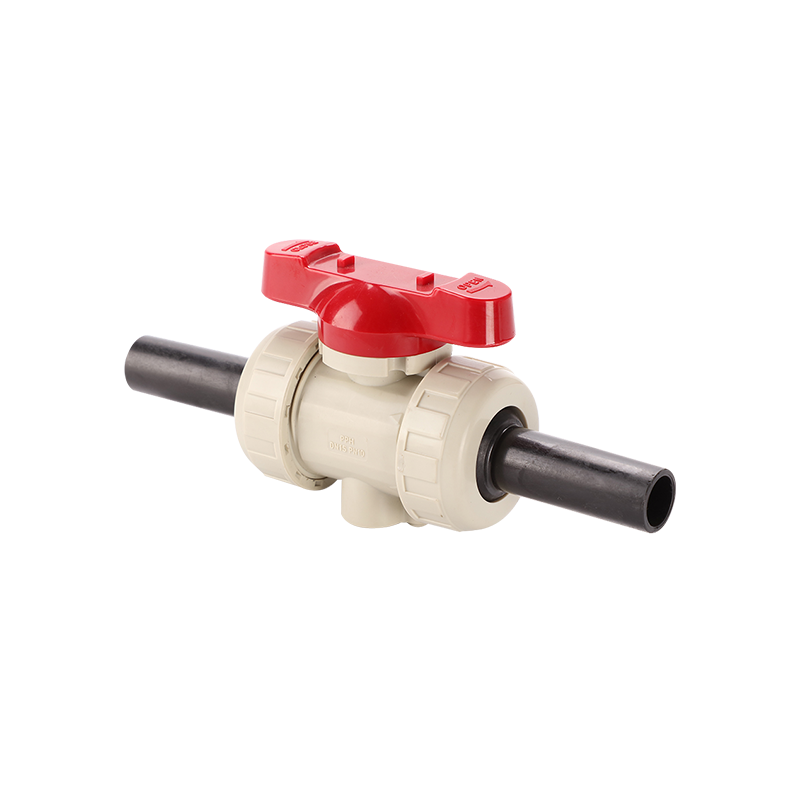

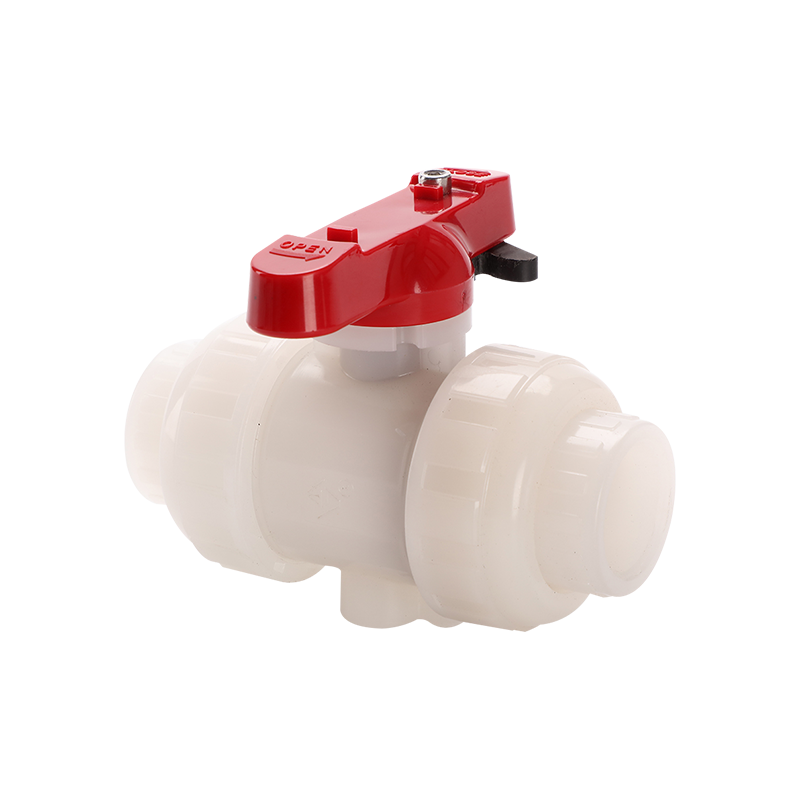

Özel True Union Küresel Vana Tedarikçiler, OEM/ODM Fabrikası

Tam geçişli, daha kalın duvar kalınlığı, PN16'ya kadar basınç değerleri (UPVC,CPVC,PVDF)
Kilitleme Cihazı(Opsiyonel), Kol kilitlemesi tam açma(kapama) ile yapılabilir.
Tam vakum hizmeti için DN15-50.
Valfin uzunluğu HG-xx'in tasarım gereksinimlerini aşmaktadır. Daha uzun makara, daha kalın bir bilyaya, daha kalın bir PTFE contaya, daha güçlü iç tapaya ve dişe izin verir.
gövdeyi değiştirmeden manuelden otomatiğe kolaylıkla dönüştürülebilir.
Takma deliğine sahip yeni alt sehpa, vananın yalnızca metal bir parça takılarak tezgah veya panel üzerine sabitlenmesine olanak tanır.
Kolun çıkarılması ve yükseltilmiş kulakların taşıyıcıya yerleştirilmesi, valfin kolayca sökülmesine olanak sağlar.
Mevcut vakalar, fabrika boru hatlarındaki kurulum hataları gibi faktörler nedeniyle rakor somununun aşırı gerilmesine, sızıntı yapmasına ve hatta hasar görmesine neden olmanın kolay olduğunu göstermektedir. Bu nedenle DN50. üzeri rakor bağlantı yapısına sahip vana kullanılması tavsiye edilmez.

Hayır.

Parçalar

Malzemeler

Eklemler

PPH,UPVC,CPVC,PVDF,FRPP,PE

Rakor somunu

PPH,UPVC,CPVC,PVDF,FRPP

Vücut

PPH,UPVC,CPVC,PVDF,FRPP

Koltuk contası

EPDM/FPM/FFKM PTFE

Top

PPH,UPVC,CPVC,PVDF,FRPP

İç fiş

PPH,UPVC,CPVC,PVDF,FRPP

Kök

PPH,UPVC,CPVC,PVDF,FRPP

Kolu

ABS, PPG

Kök O-ring

EPDM,FPM,FFKM

O-halkası

EPDM,FPM,FFKM

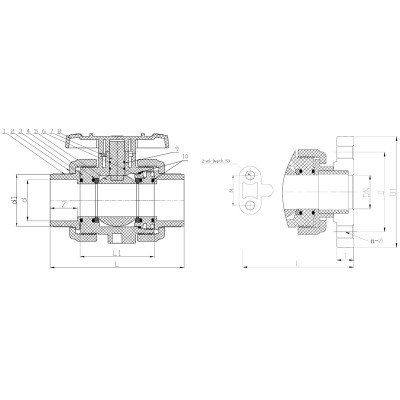

Boyut tablosu (mm)

HG/DİN

DN	L1	Soket ucu					Alın kaynaklı uç
		PVC, CPVC			PPH，PVDF（kaynaklı）		PE,PPH
		d	Z	L #	d	L #	d1	d	L
									Kısa	Uzun
15	62	20	16	100	19.3	96	20	15.5	147	199
20	69	25	18.5	117	24.1	110	25	20.2	167	220
25	76	32	22	130	31	121	32	25.2	186	228
32	85	40	26	149	39	136	40	32.6	198	249
40	92	50	31	166	49	149	50	40.4	213	274
50	113	63	37.5	201	61.9	178	63	51.4	239	333
65	135	75	51	265	73.7	235	75	61.6	284	\
80	154	90	52	295	88.5	268	90	73.8	322	\
100	175	110	60	330	108.3	302	110	90	359	\

DN	s1	ф'ler	s3	Konu sonu		Flanşlı uç
				d	L (#)	D	n	ф	L
									PVC, CPVC		PPH，PVDF
				HG/DİN					BAODI	DİN	BAODI	DİN
15	19	7,3/M8*M5	11	Kk1/2	108	65	4	14	140	130	136	130
20	19	7,3/M8*M5	11	Rc3/4	125	75	4	14	159	150	152	150
25	19	7,3/M8*M5	11	Kc1	138	85	4	14	186	160	177	160
32	30	9/M10*M6	15	Kc1-1/4	160	100	4	18	217	180	204	180
40	30	9/M10*M6	15	Kc1-1/2	177	110	4	18	244	200	227	200
50	30	9/M10*M6	15	Rc2	206	125	4	18	292	230	269	230
65	\	\	\	\	\	145	4	18	368	\	338	\
80	\	\	\	\	\	160	8	18	417	\	390	\
100	\	\	\	\	\	180	8	18	474	\	446	\

ANSI/JIS

DN	L1	s1	ф'ler	s3	Soket ucu
					PVC, CPVC				PPH，PVDF（kaynaklı）
					d		Z	L	d		L
					ANSI	JIS			ANSI	JIS
15	62	19	7,3/M8*M5	11	21.3	22	18	108	20.7	20.7	107
20	69	19	7,3/M8*M5	11	26.7	26	22	125	26	25	124
25	76	19	7,3/M8*M5	11	33.4	32	27	138	32.6	31	137
32	85	30	9/M10*M6	15	42.2	38	30	160	41.2	37	158
40	92	30	9/M10*M6	15	48.3	48	35	177	47	47	175
50	113	30	9/M10*M6	15	60.3	60	40	206	59	59	204
65	135	\	\	\	73	76	51	265	72	73.7	235
80	154	\	\	\	88.9	89	52	295	88	88	268
100	175	\	\	\	114.3	114	60	330	112.3	112.3	302

DN	Konu sonu			Flanşlı uç
	d		L (#)	D		n		ф		L
										PVC, CPVC	PPH，PVDF
	ANSI	JIS		ANSI	JIS	ANSI	JIS	ANSI	JIS	BAODI	BAODI
15	NPT1/2	PT1/2	108	60	70	4	4	16	15	148	147
20	NPT3/4	PT3/4	125	70	75	4	4	16	15	165	164
25	NPT1	PT1	138	79	90	4	4	16	15	178	177
32	NPT1-1/4	PT1-1/4	160	89	100	4	4	16	19	200	198
40	NPT1-1/2	PT1-1/2	177	98	105	4	4	16	19	217	215
50	NPT2	PT2	206	121	120	4	4	19	19	246	244
65	\	\	\	140	140	4	4	19	19	305	275
80	\	\	\	152	150	4	8	19	19	335	308
100	\	\	\	190	175	8	8	19	19	370	342

Gerçek rakorlu küresel vanalar, tam geçişli bir akış yolunu her iki uçta çıkarılabilir rakor bağlantısıyla birleştirerek, tesislere güçlü basınç performansı sağlayan ve aynı zamanda bakımı veya hattan çıkarılması kolay bir vana sağlar.

Temel özellikler:
• Daha kalın duvar kalınlığına sahip tam geçişli tasarım, UPVC, CPVC ve PVDF malzemelerde PN16'ya kadar basınç değerlerini destekler.
• İsteğe bağlı bir kilitleme cihazı, operasyonel güvenlik ve kilitleme prosedürleri için kolu tamamen açık veya tamamen kapalı konumda sabitler.
• DN15-50 boyutları, tam vakum hizmeti için derecelendirilmiş olup, negatif basınç uygulamalarına da uygundur.
• Gövde uzunluğu HG standardı tasarım gereksinimlerini aşarak daha uzun süreli dayanıklılık için daha kalın bir bilyaya, daha kalın PTFE contaya ve daha güçlü iç tapa ve dişe olanak tanır.
• Vana, gövdeyi değiştirmeden manuel çalıştırmadan otomatik (pnömatik veya elektrik) çalıştırmaya dönüştürülebilir, böylece otomasyon ihtiyaçları geliştikçe ilk kurulum yatırımı korunur.
• Takma deliğine sahip bir alt sehpa, vananın ilave braket gerektirmeden yalnızca metalik bir parça kullanılarak bir tezgaha veya panele sabitlenmesine olanak tanır.
• Sapın çıkarılması ve yükseltilmiş çıkıntıların taşıyıcıya yerleştirilmesi, bakım için hızlı ve aletsiz sökme işlemine olanak tanır.

Saha deneyimi, fabrika borularındaki kurulum hatalarının rakor somunları üzerinde eşit olmayan bir gerilim oluşturabildiğini, bunun da daha büyük boyutlardaki somunların zamanla sızıntıya veya hasar görmesine neden olabileceğini göstermektedir. Bu nedenle, DN50'ye kadar kullanım için rakor bağlantı stili önerilir; daha büyük çaplar için flanşlı küresel vana tasarımları daha iyi hizmet verir.

Tipik uygulamalar arasında proses kızakları, su arıtma sistemleri, vakum hatları ve daha sonra otomatikleştirilebilecek kurulumlar yer alır; bu da bu vanayı, boruları yeniden tasarlamadan çalıştırma yöntemlerini yükseltme seçeneği isteyen mühendisler için esnek bir seçim haline getirir.

Kilitleme Kolu
Limit Switch – Küresel Vana
Mil Uzantıları – Küresel Vanalar
Bacalı Küresel – Küresel Vana
HDPE Sonu
İletken Polipropilen Malzeme

S: Hangi sertifikaları ve garantiyi sunuyorsunuz?

ISO 9001, ISO 14001, ISO 45001 ve Çin TS lisansı ile sertifikalandırılmıştır. ISO 5208 A Sınıfı sızıntı standardını karşılayan, sevkıyattan önce %100 basınç testine tabi tutulmuştur. Garanti: Gönderim tarihinden itibaren 12 ay.

S: OEM siparişlerini kabul ediyor musunuz? MOQ nedir?

Evet. Gövde malzemesi, contalar, renk, logo ve ambalaj için özelleştirme mevcuttur. Standart ürünler için MOQ genellikle 10-50 adettir; küçük deneme siparişleri hoş geldiniz. Teslim süresi: 15-30 gün.

S: Baodi plastik valfleri hangi ortamlar için uygundur?

Malzemeye bağlı olarak: Su ve hafif asitler/alkaliler (0-60°C) için UPVC; Sıcak asitler ve klor-alkali (0-93°C) için CPVC; Güçlü asitler, yüksek saflıkta kimyasallar ve solventler (-20-120°C) için PVDF. Ücretsiz seçim tavsiyesi mevcuttur.
