Endüstriyel sistemlerde statik manuel vanaların bakımı ve risk kontrolü

Yaygın manuel vana türleri nelerdir?

Manuel vanalar Endüstriyel akışkan kontrol sistemlerinde en yaygın vana türüdür ve petrol, kimya, elektrik, metalurji, su arıtma, kağıt yapımı, ilaç, gıda ve diğer endüstrilerde yaygın olarak kullanılmaktadır. Manuel valfler, ortamın akışını açmak, kapatmak veya ayarlamak için manuel çalıştırma kollarını, el çarklarını, dişlileri ve diğer mekanik cihazları kullanır. Basit bir yapıya sahip, kullanımı kolay, ekonomik ve güvenilir olup, endüstriyel boru hattı sistemlerinin vazgeçilmez bir bileşenidir. Farklı yapısal formlara, çalışma prensiplerine ve uygulanabilir durumlara göre manuel vanalar esas olarak aşağıdaki yaygın tiplere ayrılabilir:
Manuel giriş valfi
Manuel sürgülü vana, kama şeklindeki veya paralel kapıyı yukarı aşağı hareket ettirerek akışkanın açma-kapama kontrolünü gerçekleştirir. Kapı ile valf yatağı arasındaki temas alanı, açma ve kapama sırasında büyüktür; bu, tam açılma veya tam kapanma durumları için uygundur, ancak sık açma ve kapama veya kısma için uygun değildir. Manuel sürgülü vana, düşük sıvı direnci, iyi sızdırmazlık performansı, basit yapı ve uzun servis ömrü gibi avantajlara sahiptir. Petrol boru hatlarında, su arıtmada, elektrik santrali sistemlerinde ve yüksek sızdırmazlık gereksinimleri olan diğer çalışma koşullarında yaygın olarak kullanılmaktadır.

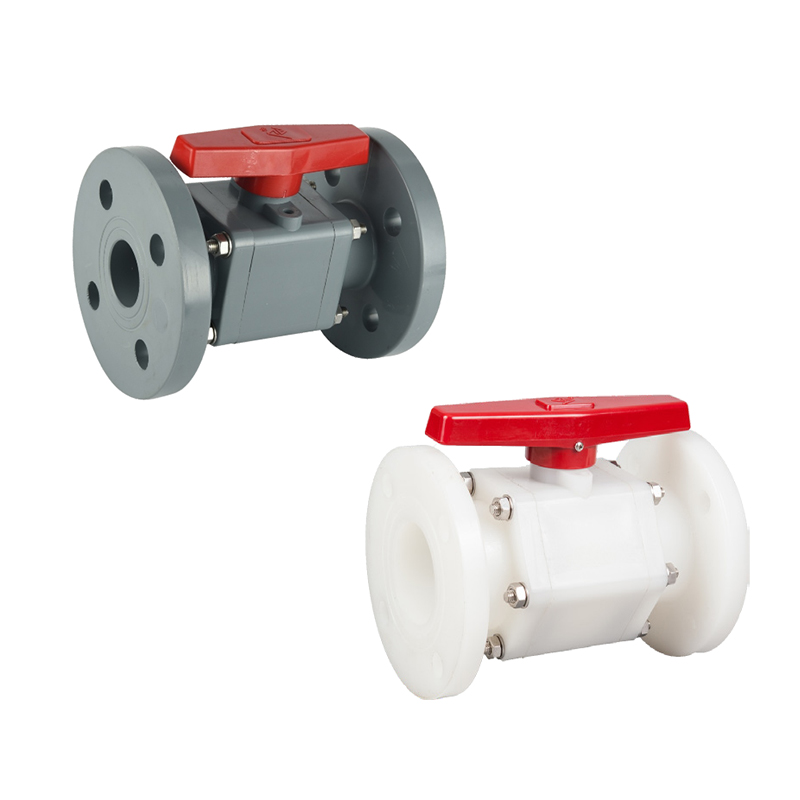

Manuel küresel vana
Manuel küresel vana, ortamın akışını kontrol etmek için vana ekseni etrafında 90° dönmek üzere bilyeyi kullanır. Küresel vana hızlı bir şekilde açılır ve kapanır, küçük bir çalışma torkuna sahiptir ve mükemmel sızdırmazlık performansına sahiptir. Özellikle hızlı açılıp kapanma ve sık çalışma gerektiren sistemler için uygundur. Temiz sıvılar, gazlar ve aşındırıcı ortamlar için uygundur. Petrokimya, doğalgaz, ilaç, kağıt yapımı ve diğer endüstrilerde yaygın olarak kullanılmaktadır. Kompakt yapısı özellikle sınırlı alanlarda kuruluma uygundur.
Manuel durdurma vanası
Manuel durdurma vanası, vana diskini vana yuvasının merkez çizgisi boyunca dikey yönde hareket ettirerek akış hızını ayarlar. Sürgülü vana ile karşılaştırıldığında stop vanası daha iyi ayar performansına sahiptir, ancak sıvı direnci nispeten büyüktür. Stop vanası, kazan ekipmanı, buhar sistemleri, kimyasal prosesler vb. gibi akış veya basıncın hassas kontrolünün gerekli olduğu durumlar için uygundur. Stop vanası basit bir yapıya sahiptir ve bakımı kolaydır ve sıklıkla küçük ve orta ölçekli boru hatlarında kullanılır.
Manuel kelebek vana
Manuel kelebek vana, orta kanalı açmak ve kapatmak için vana ekseni etrafında dönmek üzere disk şeklinde bir vana plakası kullanır. Kompakt bir yapıya, hafifliğe ve düşük maliyete sahip olup, özellikle büyük çaplı vanaların kontrolü için uygundur. Su arıtma, iklimlendirme sistemleri, yangından korunma boru hatları, yiyecek ve içecek endüstrilerinde yaygın olarak kullanılmaktadır. Sızdırmazlık performansı küresel vanalar ve sürgülü vanalar kadar iyi olmasa da alan ve ağırlığa duyarlı durumlarda bariz avantajlara sahiptir. Çift yönlü contalar ve eksantrik kelebek vanalar gibi geliştirilmiş ürünler, uygulama aralığını etkili bir şekilde artırabilir.
Manuel fişli vana
Manuel plug vananın açma ve kapama kısımları dönme hareketi ile açılıp kapanan konik veya silindirik tapalardır. Akış kanalı genellikle düzdür ve düşük sıvı direncine sahiptir. Yapısı basit olup sık açılıp kapanmaya uygundur. Petrol sahası işletmeciliği, gaz iletimi, kentsel boru ağları ve diğer alanlarda yaygın olarak kullanılmaktadır. Tapa valfleri aşınmaya eğilimli olduğundan, modern tapa valfleri servis ömrünü ve sızdırmazlık performansını artırmak için sıklıkla yağlama veya yumuşak sızdırmazlık yapıları kullanır.

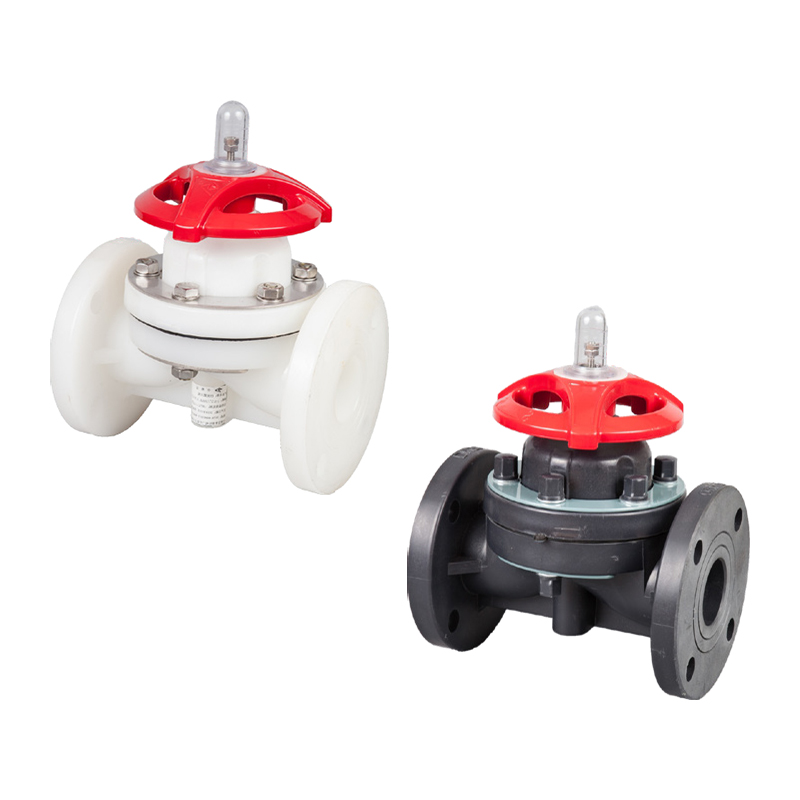

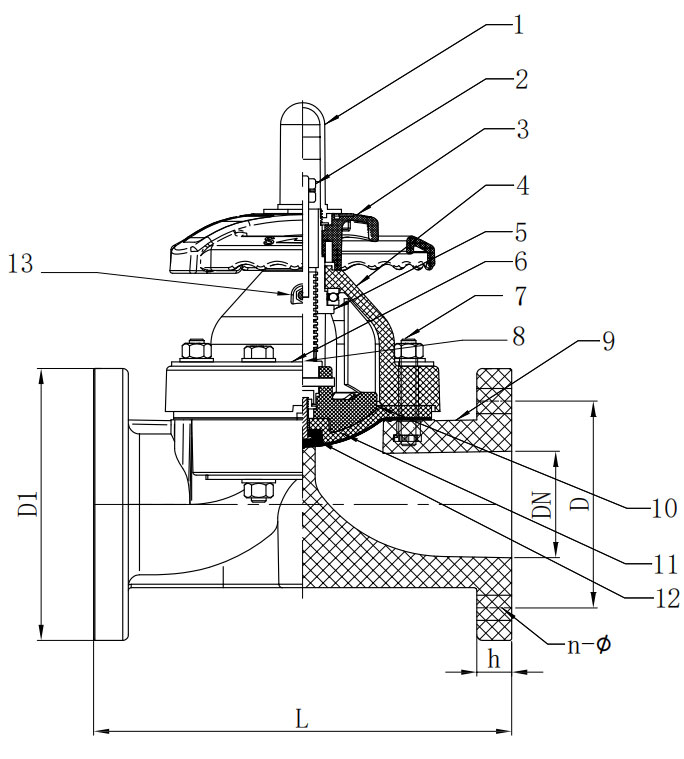

Manuel diyafram valfi
manuel diyaframlı vana katı parçacıklar, aşındırıcı ortamlar veya viskoz sıvılar içeren boru hattı sistemlerinin kontrolü için uygun olan, açma ve kapama parçası olarak esnek bir diyafram kullanır. En büyük avantajı ortamla temas halinde olan herhangi bir metal parçanın bulunmaması, korozyon ve kirlilik problemlerinin önlenmesidir. İlaç, gıda ve biyokimyasallar gibi yüksek temizliğe sahip proses akışları için uygundur ve CIP/SIP sistemlerinde yaygın olarak kullanılır. Özel yapısı nedeniyle diyaframın tamiri ve değiştirilmesi uygundur.

Manuel iğne valfi
needle valve uses a slender conical valve core to accurately control small flows. Mainly used in high-precision fluid regulation, such as instrumentation systems, sampling systems, hydraulic or pneumatic control circuits. Compact structure, high regulation accuracy, widely used in scientific research, laboratories and high-pressure gas devices.
Manuel çek valf
Çek valfler genellikle otomatik olarak çalışsa da bazı sistemlerde manuel işlevlere sahip çek valfler kullanılmaktadır. Orta derecede geri akışı önlemek ve özel durumlarda manuel müdahaleye izin vermek için kullanılır. Genellikle yüksek basınçlı kazanlar, pompa istasyonları, kimyasal depolama tankları vb. gibi yüksek güvenlikli durumlarda kullanılır.

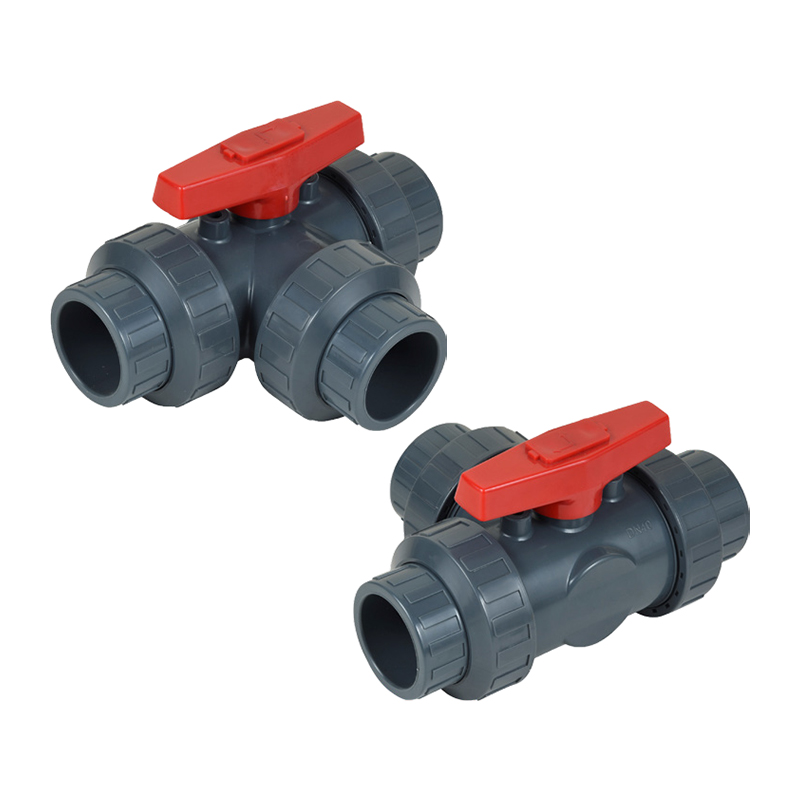

Manuel üç yollu vana
Üç yollu manuel valfler, akışkan yönünü değiştirmek veya çok kanallı geçişi gerçekleştirmek için uygun olan "T tipi" ve "L tipi" yapılara ayrılabilir. Çoğunlukla karıştırma, yönlendirme veya baypas sistemlerinde kullanılır ve HVAC, gıda işleme ve boru hattı geçişinde yaygın olarak kullanılır. Esnek çalışma, çeşitli yapı, küresel vanalar, plug vanalar ve diğer tasarım biçimleriyle birleştirilebilir.

Manuel küresel vanalar ile manuel sürgülü vanalar arasındaki yapı ve sızdırmazlık yöntemi arasındaki fark nedir?

Manuel küresel vanalar ve manuel sürgülü vanalar, petrol, kimya, metalurji, elektrik enerjisi ve inşaat gibi endüstriyel sistemlerde yaygın olarak kullanılan iki yaygın boru hattı kesme vanasıdır. Her ikisi de fonksiyon açısından akışkanların açılıp kapanması ve geçitlerin kesilmesi görevini üstlense de yapısal tasarımları, sızdırmazlık prensipleri, performansları ve uygulanabilir senaryoları açısından önemli farklılıklar bulunmaktadır.
Yapısal tasarım farklılıkları
structural core of the manual ball valve is a hollow sphere, which controls the on and off of the medium by rotating the sphere. The sphere is usually a solid metal ball with a hole, which is axially connected to the valve stem. The ball valve is usually a quarter-turn structure, and it only needs to rotate 90° to switch from full open to full closed. The valve body structure is mostly two-piece or three-piece, which is convenient for maintenance and replacement of internal parts. The surface of the sphere is precisely machined and cooperates with the sealing seat to form a sealing pair. The overall structure is compact and light, which is easy to install in places with limited space.
main structural components of the manual gate valve are wedge-shaped or parallel gates, which are opened and closed by vertically lifting the gate up and down. The gate rises and falls along the spiral motion of the valve stem, usually a multi-turn structure, and the opening and closing process is relatively slow. The gate valve body is generally an integral casting with a deep internal cavity and large structural dimensions. Since the gate needs to be fully raised to the top of the valve cavity to fully open, the manual gate valve has higher requirements for space and operating torque than the ball valve.
Sızdırmazlık yöntemindeki fark
manual ball valve adopts a face sealing structure. The sealing pair is formed by the contact between the surface of the ball and the sealing seat, which is usually made of polytetrafluoroethylene (PTFE), reinforced polymer, metal or composite material. The ball always keeps in contact with the sealing surface during rotation, and effective sealing is achieved through the floating ball or fixed ball design. The ball valve has excellent sealing performance and extremely low leakage rate, which is particularly suitable for working conditions with high requirements for zero leakage. Some high-end ball valves also have two-way sealing and fireproof and anti-static structures to improve system safety.
manual gate valve adopts a wire sealing structure. The sealing pair is formed by the edges on both sides of the gate and the sealing surface of the valve seat. The sealing surface is mostly made of metal materials such as alloy steel, hard alloy, and Stellite. The sealing depends on the cooperation of the medium pressure and the wedge tightening force of the gate, and the sealing effect is not as good as the ball valve under low pressure conditions. Due to the strong friction between the gate and the valve seat during the opening and closing process, it is easy to wear, and the processing and assembly accuracy requirements are high. Some gate valves use elastic gates or pressure self-sealing structures to enhance sealing, but their overall sealing performance is still slightly inferior to that of ball valves.
Açma ve kapama performansındaki farklılıklar
manual ball valve opens and closes quickly, has low torque, and is easy to operate. Its rotation angle is only 90°, which is suitable for systems that are frequently operated or require rapid medium cutoff. There is no friction during the opening and closing process, and the action is stable, which is particularly suitable for occasions that require emergency shutdown.
manual gate valve opens and closes slowly, and the handwheel needs to be rotated several times to complete the entire operation. Due to the long up and down movement of the gate, coupled with the mechanical loss of the valve stem thread transmission mechanism, the operation process is time-consuming and laborious. It is not suitable for frequent opening and closing, but has reliable long-term sealing capabilities in large-diameter, low-frequency pipeline systems.
Uygulama kapsamındaki farklılıklar
manual ball valve is suitable for pipeline systems that require fast opening and closing, good sealing, and low flow resistance. It is particularly suitable for industries with strict leakage control such as natural gas, refined oil, fine chemicals, pharmaceuticals, and water treatment. It has a compact structure and flexible installation, and is suitable for equipment or branch pipelines with limited space.
Manuel sürgülü vanalar, büyük çaplı, düşük frekanslı işlemlere ve küçük basınç değişikliklerine sahip ana boru hatları için uygundur. Su tesisleri, ısıtma, elektrik, metalurji ve diğer sistemlerin ana vana konumunda yaygın olarak kullanılırlar ve özellikle kesme cihazı olarak kullanıma uygundurlar. Akış direnci son derece düşüktür ve tamamen açık durumda neredeyse hiç basınç düşüşü yoktur, bu da uzun mesafeli iletim sistemlerine daha uygundur.
Akış kapasitesi ve basınç kaybı
channel inside the ball of the manual ball valve is often designed with a full-bore design. The medium has almost no flow resistance when passing through the valve, and no obvious pressure drop is generated. It has little impact on system efficiency and is suitable for process flows requiring efficient transmission.
Manuel sürgülü vanalar da tamamen açık durumda küçük bir akış direncine sahiptir ancak kısmen veya tamamen açıldığında türbülansa ve titreşime eğilimlidir. Küresel vanalarla karşılaştırıldığında, yerel yapılarının orta derecede erozyona neden olma olasılığı daha yüksektir ve bu da sızdırmazlık yüzeyinin ömrünü etkiler.

Gıda veya ilaç endüstrisi için manuel vanalar nasıl seçilir?

Gıda ve ilaç endüstrilerinde manuel vanalar sadece temel açma, kapama, düzenleme ve kesme fonksiyonlarını taşımaz, aynı zamanda ürün güvenliği, temizliği ve üretime uygunluğu ile de ilgilidir. Bu endüstrilerin hijyen, malzeme ve kirlilik önleme yetenekleri açısından son derece yüksek gereksinimleri olduğundan, seçimin ilgili endüstri standartlarını sıkı bir şekilde takip etmesi ve ortam özellikleri, proses akışı, temizleme ve dezenfeksiyon yöntemleri ve valf yapısı malzemeleri gibi faktörleri tam olarak dikkate alması gerekir.
Hijyenik standartlara uygun yapısal tasarım
food and pharmaceutical industries have extremely high requirements for the cleanliness of equipment surfaces. Manual valves must have characteristics such as no dead angles, no retention, and easy cleaning. When selecting, valve products that meet hygienic certifications such as EHEDG (European Hygienic Engineering Design Group), 3-A (American Dairy Hygiene Association Standards), and FDA (American Food and Drug Administration) should be given priority. The valve cavity should adopt a full-bore design to ensure that the medium flows smoothly without retention; the internal surface should be electrolytically polished, and the roughness should be controlled within Ra ≤ 0.4 μm to avoid bacterial adhesion.
Valf gövdesi malzemelerinin ve sızdırmazlık malzemelerinin seçimi
Malzeme seçimi vananın korozyon direncini, sıcaklık direncini ve biyouyumluluğunu doğrudan etkiler. Gıda ve ilaç endüstrileri, mükemmel korozyon direnci ve kaynaklanabilirliği ve CIP (Yerinde Temizleme) ve SIP (Yerinde Sterilize Etme) sistemlerinde yaygın olarak kullanılan asit, alkali ve yüksek sıcaklıktaki buhar ortamlarına dayanma yeteneği nedeniyle valf gövdesi için ana malzeme olarak 316L paslanmaz çeliğin kullanılmasını önermektedir. Ortamın kirlenmemesini sağlamak için contalar, FDA sertifikalı gıda sınıfı politetrafloroetilen (PTFE), EPDM (etilen propilen dien monomer kauçuk) veya FKM (floro kauçuk) ve iyi kimyasal dirence ve ısı direncine sahip diğer malzemelerden yapılmalıdır.
CIP/SIP temizliği ve sterilizasyonu kolaydır
Gıda ve ilaç üretimi sırasında boru sisteminin düzenli olarak yerinde temizlenmesi (CIP) ve yerinde buharla sterilize edilmesi (SIP) gerekir. Valf yapısının bu tip temizliğe uygun olması gerekir. Seçim yaparken, valf boşluğunun otomatik boşaltma fonksiyonuna sahip olup olmadığına, kalıntı bırakmadan temizlik sağlayıp sağlayamayacağına, contanın yüksek sıcaklık direncine (≥150°C) sahip olup olmadığına ve valfin sterilizasyon döngü süresini (genellikle 30 dakikadan fazla olması gerekir) destekleyip desteklemediğine dikkat edin. Üç yollu vanalar, diyaframlı vanalar ve aseptik numune alma vanalarının yapıları optimize edilmiş olup bu tür proseslere daha uygundur.
Diyaframlı vanalar ve kelebek vanalar gibi tercih edilen sıhhi vana türleri
Diyaframlı vanalar, ortamları yalnızca vana gövdesinin iç boşluğuna ve diyafram malzemesine temas ettiğinden, temizlik gereksinimlerinin yüksek olduğu yerlerde yaygın olarak kullanılır. Yapısı basittir ve valf boşluğunda herhangi bir tutma alanı yoktur; bu, özellikle yüksek viskoziteli, katı parçacıkların veya aşındırıcı ortamların taşınması için uygundur. Kelebek vanalar kompakt yapı, hafiflik ve hızlı açılıp kapanma özelliklerine sahiptir. Genellikle düşük basınçlı veya yüksek akışlı durumlarda, özellikle doldurma, filtreleme ve taşıma için kullanılırlar. Sıhhi kelebek vanalar genellikle yerinde sökülmesi, temizlenmesi ve bakımı kolay olan ve GMP spesifikasyonlarını karşılayan hızlı serbest bırakılan kelepçe bağlantılarıyla donatılmıştır.
Bağlantı yöntemi sıhhi gereksinimleri karşılamalıdır
connection method of manual valves is directly related to sanitary sealing performance. Sanitary connection methods such as clamp type, welding type or flange type should be preferred. Clamp type connection can be quickly disassembled and assembled, suitable for equipment that is frequently cleaned; welding type connection has good structural strength and sealing, suitable for permanent assembly occasions; flange type connection is mostly used in large systems, but sanitary flange sealing structure must be selected. Regardless of the method, the sealing surface must maintain processing accuracy and surface finish to avoid microbial growth.
Karıştırmayı önleme ve parti kontrolü
multi-variety and small-batch production processes in the food and pharmaceutical industries require higher reliability in valve switching and sealing. Structures such as double-seat valves or anti-mixing valves should be selected to prevent cross-contamination between batches. The valve should have a metal limit positioning function to prevent residue or mixing due to misoperation; at the same time, it should support process parameter recording to meet GMP traceability requirements.
GMP ve doğrulama gerekliliklerine uygunluk
Farmasötik üretime yönelik İyi Üretim Uygulamaları'nın (GMP) gerekliliklerine göre, ekipmanın iyi düzeyde doğrulanabilirliğe ve tutarlılığa sahip olması gerekir. Seçilen manuel vananın, malzeme sertifikası, sızdırmazlık malzemesi test raporu, basınç testi raporu, yüzey pürüzlülük sertifikası, kurulum çizimleri vb. dahil olmak üzere doğrulama belgelerine sahip olması gerekir. Aynı zamanda, üreticinin kalite yönetim sistemi incelemesini karşılamak için IQ (kurulum onayı)/OQ (çalışma onayı)/PQ (performans onayı) belge desteği sağlaması gerekir.
Korozyon direnci ve servis ömrü değerlendirmesi
Süt ürünleri, meyve suyu, soya sosu ve alkol gibi gıda endüstrisinde yaygın olarak kullanılan ortamların belirli bir asitliği ve alkaliliği vardır; İlaç endüstrisinde kullanılan etanol, hidrojen peroksit ve asit dezenfektanları oldukça aşındırıcıdır. Valf yapısı, hizmet ömrünü garanti ederken temizlik maddeleri ve kimyasal reaktiflerin neden olduğu uzun süreli aşınmaya dayanabilmelidir. Bu rec
