Dikey ve Yatay Mil Yönü: Kelebek Vananız için Hangisi Daha İyi?

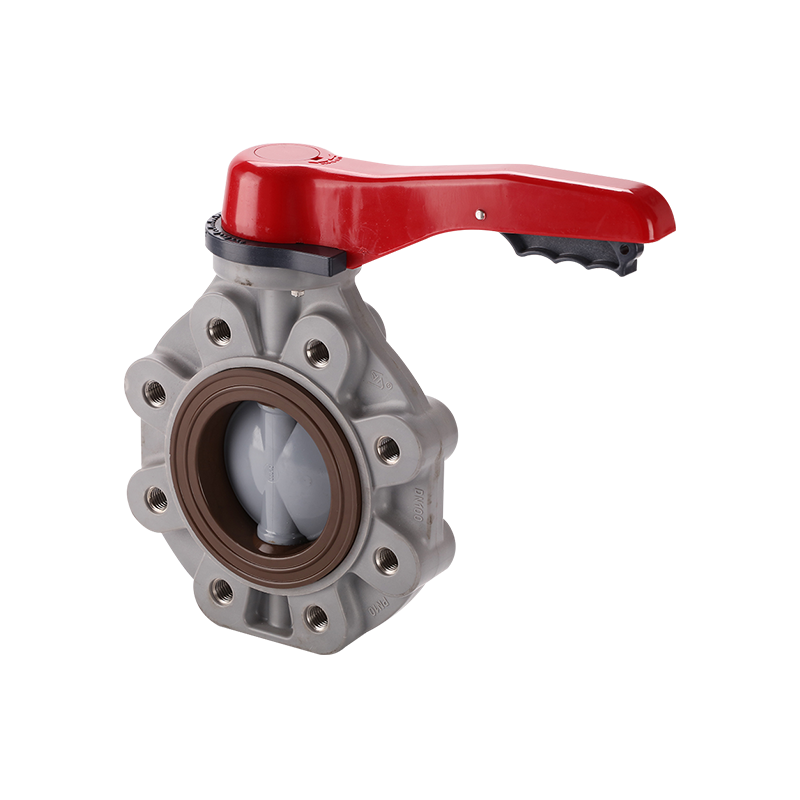

Endüstriyel akışkan kontrol sistemlerinin saha kurulumunda, bir otomatik Kelebek Vana sistemin uzun vadeli istikrarını belirleyen kritik bir faktördür. Pek çok mühendis bveyau düzenine öncelik verirken, bveyau tesisatının derin etkisini gözden kaçırıyor. Kök eksen yönelimi valf ömrünü etkiler ve Aktüatör güvenilirlik. Bu analiz, dikey ve yatay montaj arasındaki profesyonel ayrımları mekanik yük, tortu birikimi ve conta aşınması açısından inceler.

Dikey Gövde Kurulumu: Avantajları ve Sınırlamaları

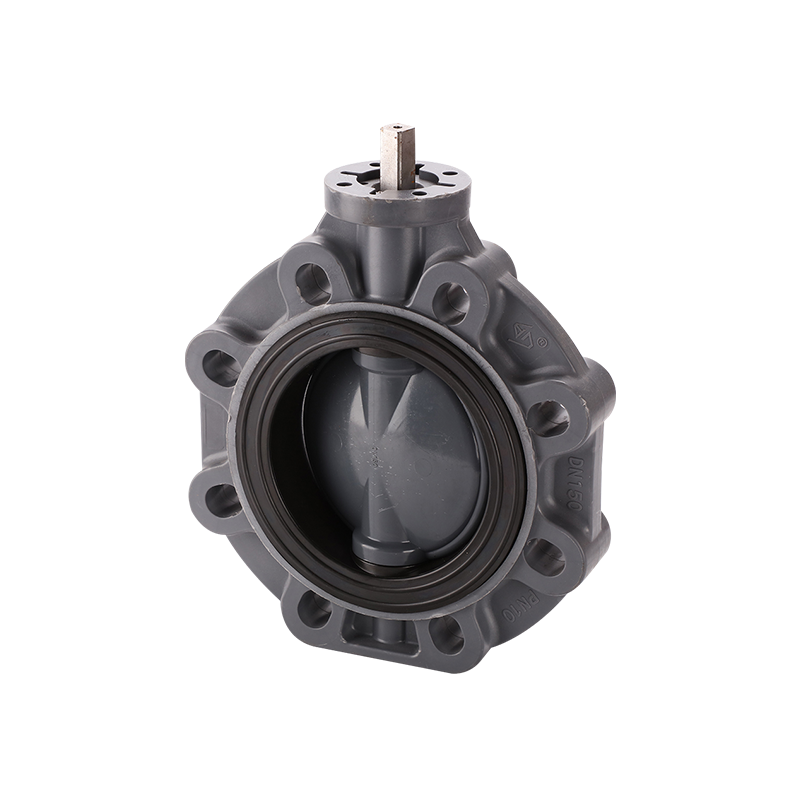

Dikey gövde kurulumu şunları ifade eder: Kelebek Vana gövde yere diktir ve disk yatay bir düzlemde dönmektedir. Bu, küçük ve orta büyüklükteki vanalar için en yaygın konfigürasyondur.

Akışkanlar dinamiği açısından bakıldığında, dikey kurulum, diskin alt yarısı boyunca akışkan basıncı dağılımının nispeten eşit olmasını sağlar. Valf kısma konumundayken, sıvı tarafından üretilen yanal itme kuvveti yataklar tarafından eşit şekilde emilir. Bu yönelimin birincil avantajı, bakım için kolay erişim sağlayan kompakt kaplama alanıdır. Pnömatik Aktüatör or Elektrikli Aktüatör üstüne monte edilmiştir.

Ancak katı parçacıklar veya yüksek viskoziteli sıvılar içeren ortamlar kullanılırken dikey montaj risk oluşturur. Yer çekimine bağlı olarak yabancı maddeler alt conta kanalına veya yatak yuvasına yerleşme eğilimi gösterir. Zamanla bu durum salmastranın daha hızlı aşınmasına ve sonuçta iç sızıntıya yol açar.

Büyük Çaplarda Yatay Mil Kurulumunun Gerekliliği

Büyük çap için Kelebek Vana üniteler (tipik olarak DN600 ve üzeri) için endüstri standartları genellikle yatay gövde kurulumunu önerir. Bu konfigürasyonda gövde yere paraleldir ve disk sola ve sağa açılır.

Büyük çaplı bir vananın disk ağırlığı önemlidir. Dikey olarak monte edilirse, diskin tüm ağırlığı alt baskı rondelasına ve yatağına binerek asimetrik aşınmaya neden olur. Yatay kurulum, ağırlığı her iki uçtaki yataklara dağıtmak için yerçekimini kullanır, tek bir noktadaki yükü büyük ölçüde azaltır ve valfin servis ömrünü uzatır.

Ayrıca yatay montaj, atık su, kağıt hamuru veya bulamaç içeren uygulamalarda daha iyi performans gösterir. Yatay yönde, borunun tabanındaki akış, pisliklerin vana yuvasında birikmesini önleyen bir temizleme etkisi yaratır. Valf açıldığında biriken tortu, sıvı tarafından daha kolay bir şekilde uzaklaştırılır ve böylece Yumuşak Koltuk or Metal Koltuk aşındırıcı hasardan.

Aktüatör Yükü ve Yerçekimi Torku ile İlgili Hususlar

Bir otomatikin kararlı çalışması Kelebek Vana kesinliğine bağlıdır Aktüatör . Yatay bir kurulumda, aktüatör tipik olarak borunun yanından sarkmaktadır. Ağır hizmet aktüatörleri için bu, önemli bir konsol momenti oluşturabilir ve bu da uzun süreler boyunca gövdenin bükülmesine veya flanş contalarının hasar görmesine neden olabilir.

Bunu azaltmak için, yatay konfigürasyonlardaki büyük otomatik vanalar sıklıkla ek gereksinimlere ihtiyaç duyar. Destek Braketi yapılar. Buna karşılık dikey kurulum, aktüatörün ağırlık merkezinin gövde ekseniyle hizalanmasına olanak tanıyarak en stabil mekanik kurulumu sağlar. Bu nedenle ağırlığı Aktüatör ve üzerindeki statik yük Kök Kurulum yönü seçilirken değerlendirilmelidir.

Medya Özelliklerinin Yönelime Etkisi

Ortamın fiziksel özellikleri belirleyicidir. Ortam kristalleşmeye yatkınsa veya çökebilir katılar içeriyorsa, "kendi kendini temizleme" için sıvı enerjisini etkili bir şekilde kullandığından, arıza oranlarını azaltmak için yatay kurulum tercih edilen seçimdir.

Tersine, temiz gaz veya düşük viskoziteli sıvı sistemlerinde dikey gövde yönelimi üstündür. Gereken alanı en aza indirir ve boru destekleri için yapısal gereksinimleri azaltır. Ayrıca akıllı bir cihazla kullanıldığında Pozisyoner Dikey valfler genellikle daha iyi geri besleme stabilitesi sergiler çünkü hareketli parçalar eşit olmayan yer çekiminden daha az etkilenir.

Profesyonel Seçim Kuralları

Pratik mühendislikte mutlak "daha iyi" yönelim yoktur, yalnızca en "uygun" olan yönelim vardır: Küçük Çap (DN450'nin Altında): Daha kolay bakım ve aktüatör desteği için dikey kuruluma öncelik verilmelidir. Büyük Çap (DN600 Üzeri): Valf milini ölü ağırlıktan kaynaklanan hasarlardan korumak ve alt çamurlaşmayı önlemek için yatay kurulumun yapılması önemle tavsiye edilir. Yüksek Katı İçerikli Medya: Boyutu ne olursa olsun, genellikle gerekli yıkama portlarıyla eşleştirilen yatay gövde yönlendirmesi dikkate alınmalıdır. Alanı Kısıtlı Senaryolar: Büyük bir vananın dikey olarak monte edilmesi gerekiyorsa, güçlendirilmiş baskı yataklarına sahip yüksek performanslı bir kelebek vana seçilmelidir.
